生产线概要

本公司的生产线以外墙回收铝模板和断桥铝等
建筑废料为原料，生产再生铝。
工序由以下流程构成：
・破碎　・筛分　・风力分选　・磁力分选
・有色金属分选　・X射线分选
本生产线的分选能力为 每小时6吨以上。
另外，生成的铝颗粒粒径分布如下：
0～3mm
3～10mm
10～50mm
50～100mm

视频介绍

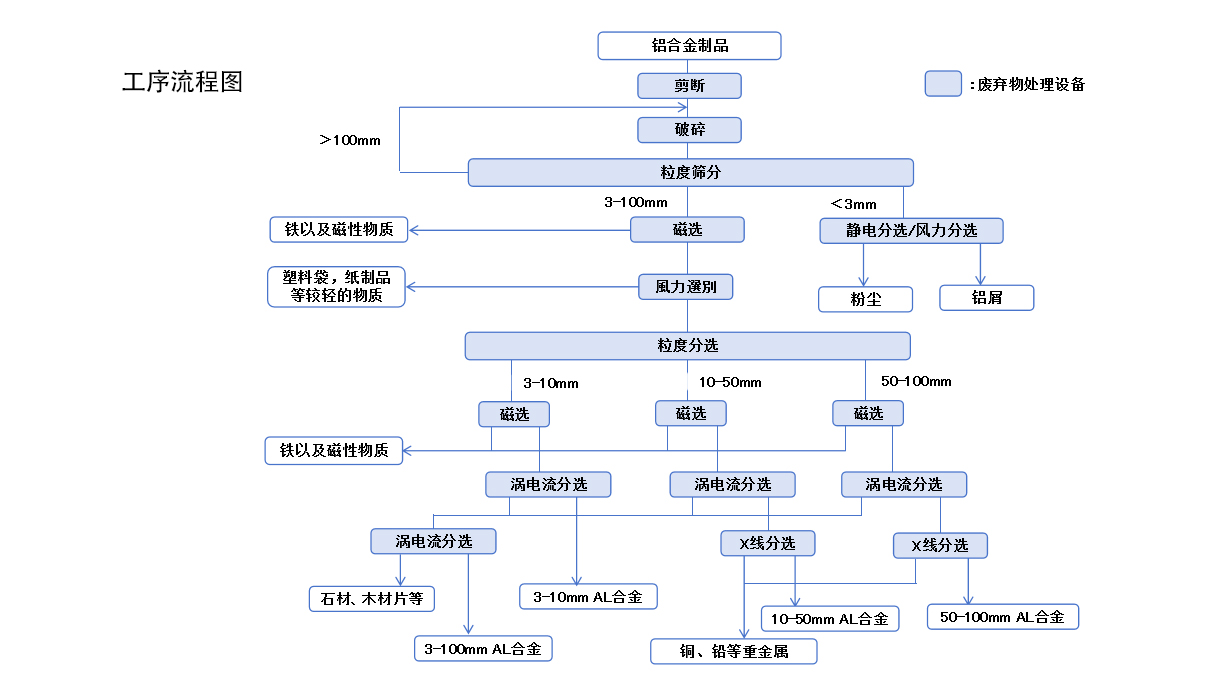

工艺概要

1．原料投入・破碎工序
Raw material input and crushing process
铝建筑废料（断桥铝・模板铝等）由装载机或抓斗
投入鳞板输送机，经锤式破碎机破碎处理。

2．一次分选工序
Primary sorting process
破碎后物料经破碎机下部皮带输送机输送至直线振动筛（双层式）
＞100mm颗粒：返回破碎机
＜3mm颗粒：经风力分选机除尘后，作为铝屑分选储存。

3．预处理工序
Pretreatment process
3～100mm颗粒：
(1) 磁力滚筒（上吸式）除铁
(2) 风力分选机去除轻质杂物（塑料片、纸片等）
(3) 二次磁选（皮带输送机一体式磁力滚筒）

4．粒度分级工序
Granularity separation engineering
旋转筛分成3个区间：
　3～10mm
　10～50mm
　50～100mm

5．精密分选工序
Precision sorting process
所有粒度：经有色金属分选机去除重质非金属（密封材料、混凝土块、木片等）
3～10mm/10～50mm残留物通过辅助涡电流分选机再分选。

6．最终精炼工序
Final purification process
10～50mm/50～100mm颗粒：
经X射线传感器分选机去除铜、锌、不锈钢等异金属
3～10mm颗粒：直接回收为高纯度铝产品。

7．输出
Output
通过全流程获得高纯度再生铝。

**技术要点**
磁选工序设置2个阶段（初期＋最终前）
3～10mm颗粒无需X射线分选（考虑粒度特性）
涡电流分选采用2套系统（主分选＋清扫分选）
