生産ライン概要

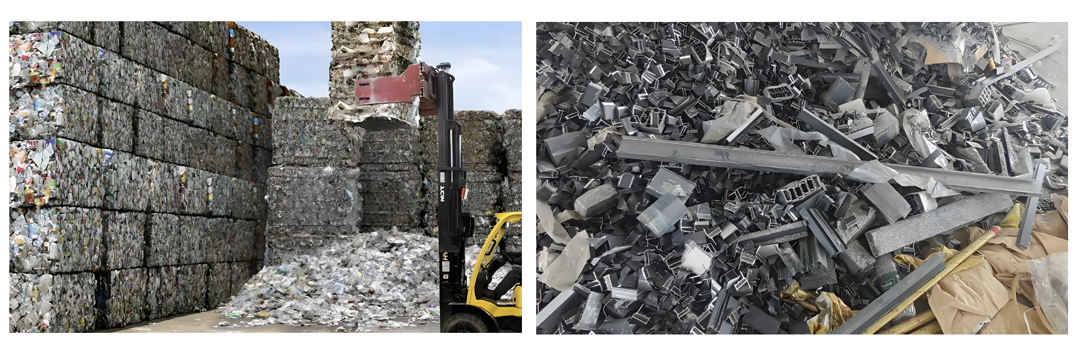

当社の生産ラインでは、外構リサイクルアルミニウムテンプレートや断橋アルミニウムなど、
建築廃材を原料として再生アルミニウムを製造しています。
工程は以下のプロセスで構成されています。
・破砕　・篩分け　・風力選別　・磁力選別
・非鉄金属選別　・X線選別
本生産ラインの選別能力は 毎時6トン以上 です。
また、生成されるアルミニウム粒子の粒径分布は以下の通りです。
0～3mm
3～10mm
10～50mm
50～100mm

视频介绍

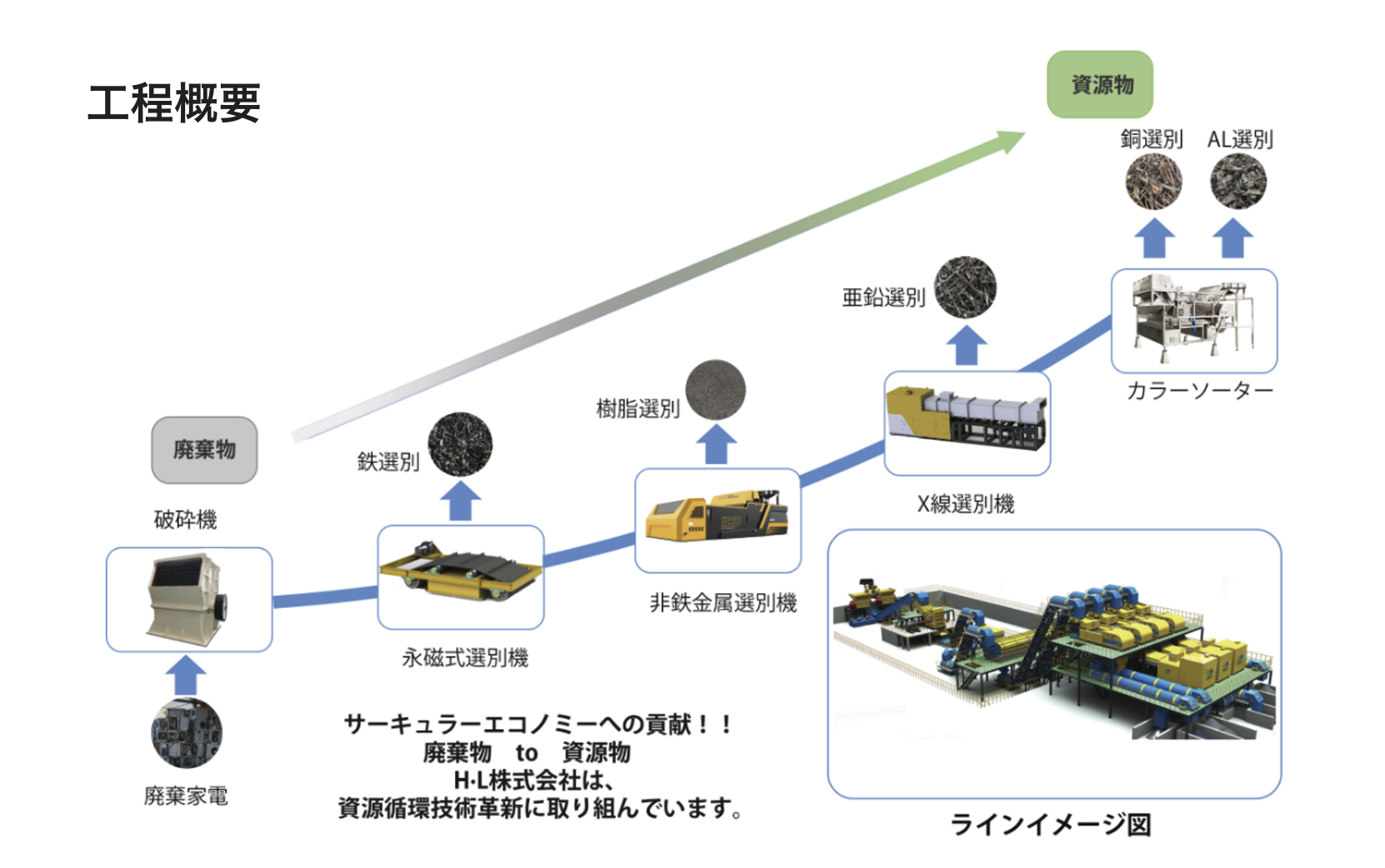

工艺概要

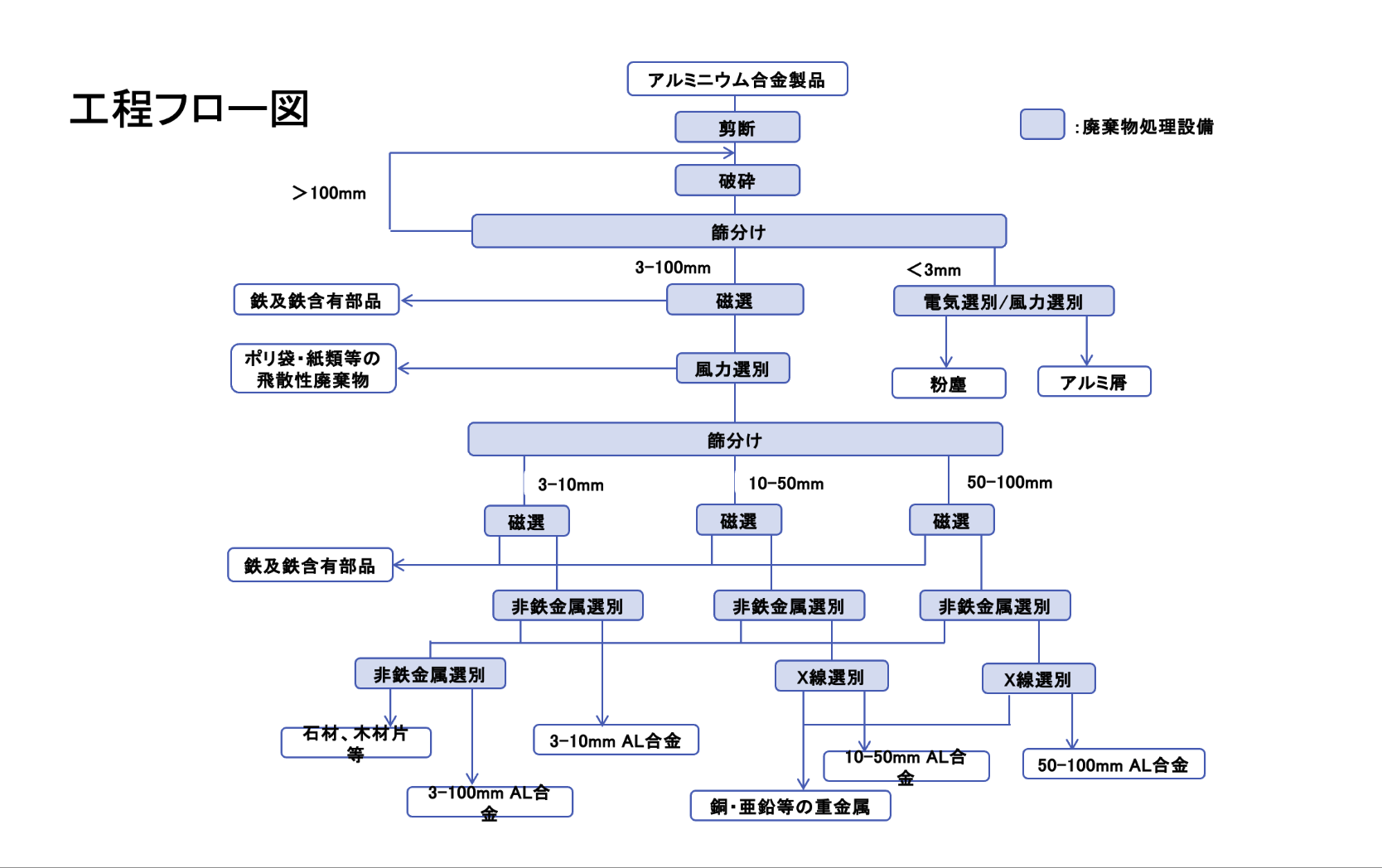

１．原料投入・破砕工程
Raw material input and crushing process
アルミニウム建築廃材（断橋アルミ・型枠用アルミ等）をローダーまたはグラップルで
鱗板コンベヤに投入ハンマークラッシャーへ移送し破砕処理。

2．一次選別工程
Primary sorting process
破砕後物料はクラッシャー下部ベルトコンベヤで直線振動篩（2層式）へ移送
＞100mm粒子：クラッシャーへ返送
＜3mm粒子：空気分離機（風選機）で塵埃除去後、アルミ屑として分別貯蔵。

3．前処理工程
Pretreatment process
3～100mm粒子は：
(1) 磁気ドラム（上吸式）で鉄分除去
(2) 空気分離機で軽量異物（プラ片・紙片等）除去
(3) 二次磁選（ベルトコンベヤ一体型磁気ドラム）

4．粒度分別工程
Granularity separation engineering
ロータリースクリーンで3区分：
　3～10mm
　10～50mm
　50～100mm

5．精密選別工程
Precision sorting process
全粒度帯：非鉄金属選別機で重質非金属（シーリング材・コンクリート片・木片等）除去
3～10mm/10～50mmの残留物は補助渦電流選別機で再選別。

6．最終精製工程
Final purification process
10～50mm/50～100mm粒子：
X線センサー選別機で銅・亜鉛・ステンレス等の異金属除去
3～10mm粒子：直接高純度アルミ製品として回収。

7．出力
Output
全工程を通じて高純度再生アルミニウムを獲得。

**技術ポイント**
磁選工程を2段階設置（初期＋最終前）
3～10mm粒子はX線選別不要（粒度特性を考慮）
渦電流選別を2系統で実施（主選別＋掃選）
